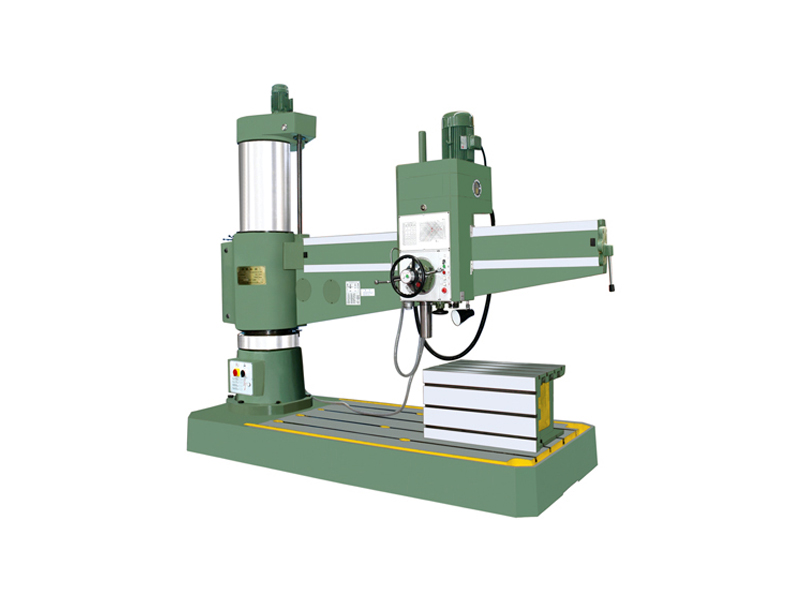

Z3080×25摇臂钻床展示

Z3080×25摇臂钻床

Z3080×25摇臂钻床

  • 产品型号:Z3080×25摇臂钻床
  • 生产厂家:滕州市高地机床有限公司
  • 加工范围:钻孔直径80mm
  • 电机功率:7.5kw
  • 售后服务:一年
  • 机器重量:10500kg
  • 外形尺寸:3380mm×1450mm×3350mm
订购热线:0632-5806100
产品详情

    Z3080摇臂钻床加工误差小预选变速,钻孔直径80mm,在配有相应工装的条件下可以镗孔,主轴箱、摇臂、立柱均由液压夹紧;主轴正反转、停车(制动)、空档用一个手柄操作。它具有性能完善、使用安全、可靠、方便、易于维修,刚性好、寿命长等优点。
主要参数:

主要技术参数

Z3080x25

最大钻孔直径(mm)

80

主轴中心线至立柱母线距离(mm)

630-2620

主轴箱水平移动距离(mm)

1990

主轴下端面至底工作台面距离(mm)

295-1400

摇臂升降距离(mm)

655

摇臂升降速度(m/mm)

1.36

摇臂回转角度 °

±180°

主轴锥孔(莫氏)

莫氏6号

主轴转速范围(r/mm)

20-900

主轴转速级数

12级

主轴进给量范围(mm/r)

0.06-0.53

主轴进给量级数

8级

主轴行程(mm)

400

主轴允许最大扭矩(公斤/米)

160

主轴允许最大进给抗力(N)

35000

主轴电机功率(kw )

7.5

机床重量(kg)

10500

机床最大轮廓尺(L×W×H) (mm)

3380×1450×3350

 其结构特点是:
1、主要关键件选用特供钢材。
2、经专业化设备连续加工,确保基础部件精良。
3、采用液压预选变速机构,可节省辅助时间。
4、主轴正反转,停车(制动),变速、空档等动作,用一个手柄控制,操纵更为轻便快捷。
5、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构,夹紧可靠。
6、16级主轴转速与进给可选配出经济实惠的切削。
7、摇臂导轨,外柱圆表面,主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理,可长期保持机床精度的稳定性,延长了使用寿命。
8、完善的安全保护装置和外柱防护。
9、在结构设计方面和在制造过程中,采取了有效措施,使得机床的精度持久性和整机的使用寿命均为加大延长。
广泛的应用于大型设备,用来钻孔、扩孔、锪平面、铰孔、攻螺丝、镗孔。适用于机械加工各部门。
