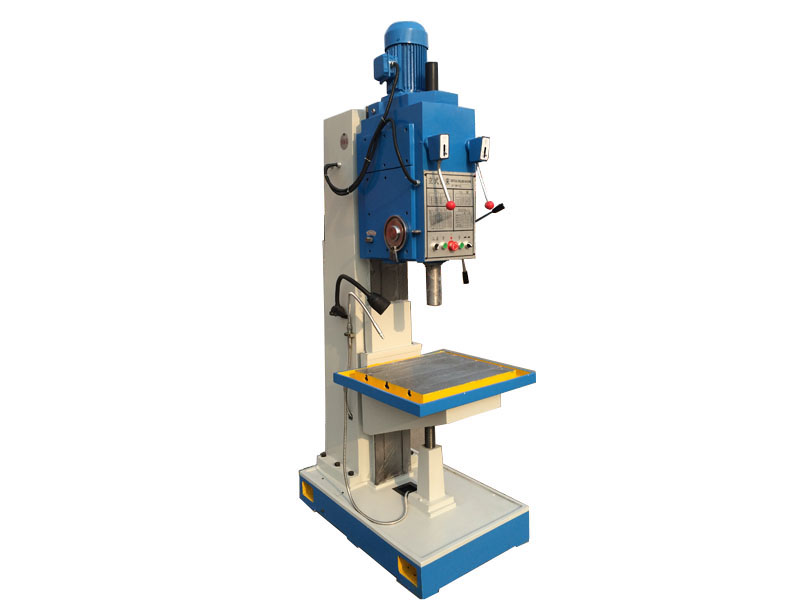

Z5140B作为钻床的一种，也是比较常见的金属切削机床，有着应用广泛，精度高的特点。适合于批量加工。立式钻床加工前，须先调整工件在工作台上的位置，使被加工孔中心线对准刀具轴线。加工时，工件固定不动，主轴在套筒中旋转并与套筒一起作轴向进给。工作台和主轴箱可沿立柱导轨调整位置，以适应不同的工件。



型号	Z5140B	Z5140B （加强型）
最大钻孔直径mm	40	40
主轴轴孔锥度	MT4	MT4
主轴行程mm	250	250
主轴箱行程（手动）mm	200	200
主轴转速级数	12	9
进给量级数	9	9
主轴转速范围r.p.m	31.5~1400	45~850
进给量范围mm/r	0.056~1.80	0.056~1.80
工作台面尺寸mm	560 x 480	560 x 480
工作台纵横行程mm	---	---
工作台升降行程mm	300	300
主轴端面至工作台面最大距离mm	750	680
主电机功率kw	3	4
外形尺寸mm	1090x905x2465	1090x905x2465
机床重量（净重）kg	1250	1250



1.Z5140、Z5150系列方柱立式钻床是万能型通用机床。机床的钻孔直径为Z5140：￠40mm；Z5150：￠40mm(在50-60kgf/mm的钢材上，在布氏硬度HB=220的铸铁上，钻孔能力分别为￠40mm、￠50mm)。

2.Z5140、Z5150为固定升降工作台；Z5140B-1、Z5150B-1为十字移动工作台。

3.本机床除用于钻孔外，还可以扩孔、钻沉头孔、锪端面、铰孔、攻丝等。

4.本机床效率高、刚性好、精度高、噪音低、变速范围广。如工作台为十字工作台的，则工作台能纵横、升降手动进给。

5.操纵集中，外形新颖，使用维修方便，适用于修理工具等单件小批生产的车间，若配以钻夹具，也适用于成批生产的车间。

6根据客户需要可选配滚珠丝杠传动，加配两轴或三轴数显尺。
