ZXTM-16 钻铣床(220V)展示

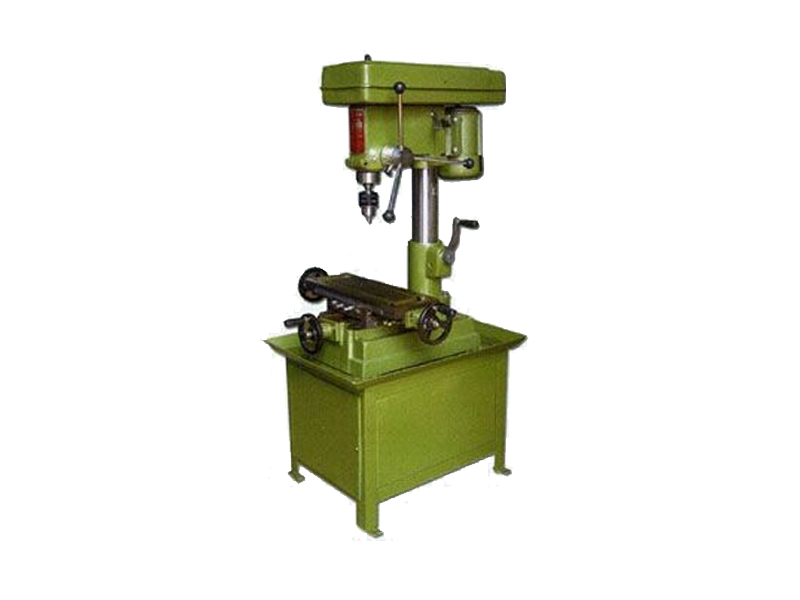

ZXTM-16 钻铣床(220V)

ZXTM-16 钻铣床(220V)

  • 产品型号:ZXTM-16 钻铣床(220V)
  • 生产厂家:滕州市高地机床有限公司
  • 加工范围:钻孔直径16mm
  • 电机功率:550w
  • 售后服务:一年
  • 机器重量:暂无
  • 外形尺寸:720mm×630mm×660mm
订购热线:0632-5806100
产品详情

主要技术参数
ZXTM16
钻孔直径(mm)
16
端铣宽度(mm)
40
立铣直径(mm)
14
攻丝直径(mm)
M10
主轴端至工作台距离(mm)
70-300
主轴转速范围(r.p.m)
250-3200
主轴行程(mm)
85
工作台尺寸(mm)
420×150
工作台行程(mm)
220×100
电动机功率(kw)
0.55kw
外型尺寸(mm)
720×630×660

    本机适用于各种中小型零件加工,特别是有色金属材料;塑料;尼龙的切削,具有结构简单,操作灵活等优点,广泛用于单件或是成批的机械制造;仪表工业;建筑装饰和修配部门。 钻铣床是一种中小型通用金属切削机床,即能卧铣,又能立铣。它适用于钻、扩、铰、镗、孔加工;如用圆片铣床、角度铣刀、形成铣刀及端面铣刀,能铣削平面、斜面、垂直面和沟槽等。装上附件立铣头后,可作为多方向的铣削工作。在装上附件分度头后,可作摸数m=3毫米以下的直齿、锥齿轮及螺旋齿等的铣削工作。由于本机床应用广泛,故适合一般修理与工具车间;单件或小批生产车间使用为宜。
   本机床结构是由床身、底座、三角体、工作台和滑座、滑臂回转座、铣头、冷却及润滑、电器系统等九个主要部件组成
   床身装在底座上,床身下腹内装主电机。通过一对三角皮带轮传给I轴进入床身齿轮箱,经过六对齿轮传动给主轴,主轴前端为莫氏4号锥孔。即可装置端铣刀柄,亦可装置刀杆,长刀杆另一头支承在挂架的轴承孔内,刀杆支架则装在滑臂的燕尾导轨上。
