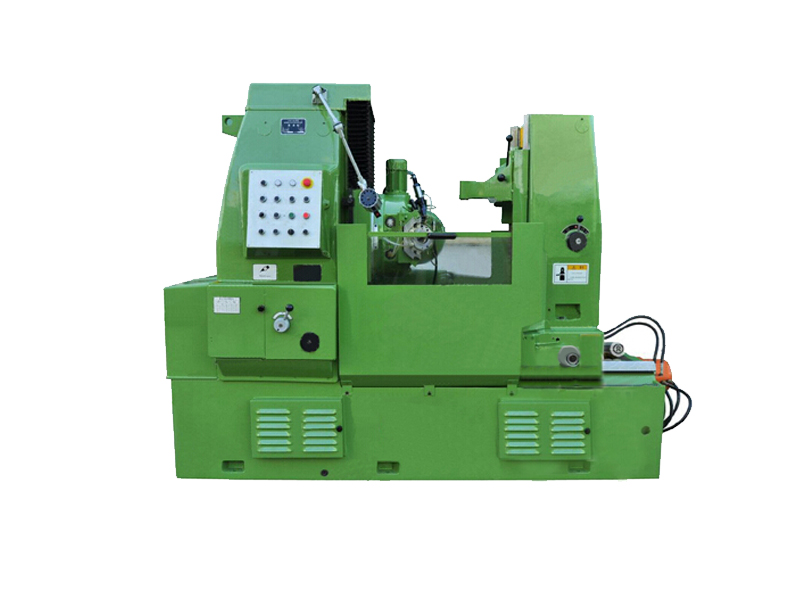

Y3180滚齿机，能加工直齿和斜齿圆术齿轮、蜗轮、链轮及短花键轴，适于单件、小批或成批生产齿轮的工厂使用。机床结构优良，刚性强，工作精度好，操作方便，调整简单。加工齿轮时，机床可按顺铣或逆铣方式工作。机床带有自动停机机构、安全装置及自动润滑系统。





最大工件直径	有小立柱：550m	工作台孔直径	80mm
	无小立柱：800mm
最大模数	10mm	工件必轴座孔锥度	莫氏5号
最大加工宽度	300mm	工作台直径	650mm
工件最少齿数	Z最小k滚刀头数=8	主轴转速级数 及转速范围	8级40-200r/min
刀架最大垂直行程	350mm	刀架滑板快速移动速度	不大于540mm/min
刀架最大回旋角度	240°	工作台快速移动速度	不大于500m/min
滚刀轴心到工作台面的距离	最大585mm 最小235mm	工作台面到外支架轴承端面的距离	最小400mm 最大600mm
主轴孔锥度	莫氏5号	轴向进给量级数及进给量范围	12级0.4-4mm/r
允许安装滚刀的	最大直径180mm	主电动机功率及同步转速	N＝5.5KW 1500r/min
	最大长度180mm
滚刀最大轴向移动量	50mm	轴向快速电动机功率及同步转速	N＝1.1KW 1500r/min
滚刀心轴直径	ф22 ф27 ф32 ф40mm	工作台快速电动机功率及同步转速 液压泵电动机功率同步转速	N=0.55KW,1500r/min N=1.1KW,910r/min
滚刀轴心到工作台轴心间的距离	最大 550mm 最小 50mm	机床重量级	5500kg
工作台液压快速移动距离	50mm	机床轮廓尺寸	2752mmX1490mmX1870mm
